Beschrijving

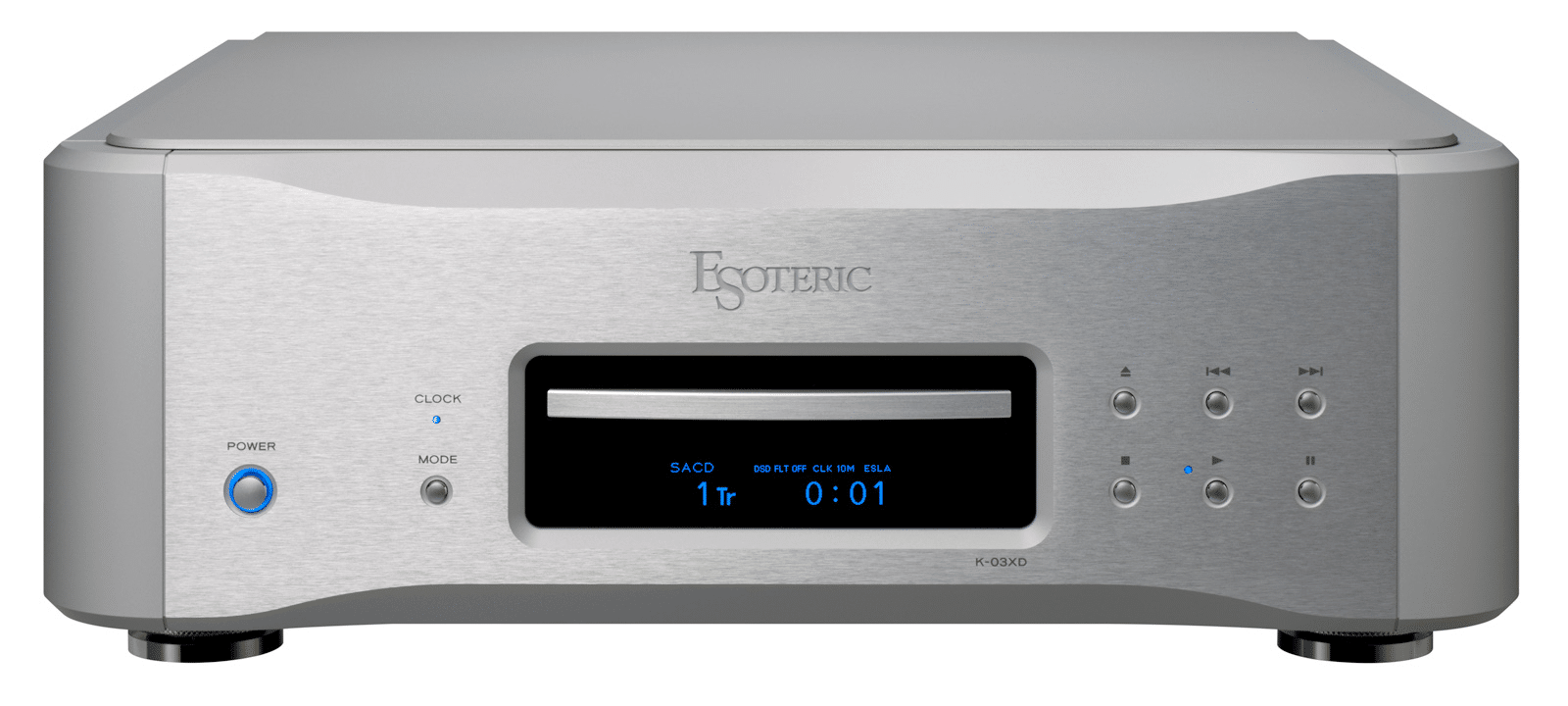

De Esoteric K03XD SE-model voegt nog meer expressieve kracht toe aan de K-03XD, die is uitgerust met VRDS-ATLAS en Master Sound Discrete DAC.
VRDS (Vibration-Free Rigid Disc-Clamping System) is een kerntechnologie van CD/Super Audio CD-transportmechanismen waar ESOTERIC zich al sinds de oprichting van het merk voor inzet. De schijf wordt stevig vastgeklemd op een draaitafel met dezelfde diameter en gedraaid, waardoor de rotatietrillingen van de schijf zelf en onnodige trillingen van het mechanisme volledig worden geëlimineerd. Bovendien corrigeert de draaitafel de kromtrekking van de schijf en verbetert de relatieve optische asnauwkeurigheid van de optische pickup en het oppervlak van de schijfput aanzienlijk, waardoor de servostroom wordt geminimaliseerd. Dit resulteert in een aanzienlijke vermindering van leesfouten en een uitstekende geluidskwaliteit.
De ATLAS 03 in de K-03XD SE maakt gebruik van een 18 mm dikke brug. Deze heeft een extreem hoge stijfheid en een hoog gewicht en dempt alle trillingen die de geluidskwaliteit beïnvloeden. De draaitafel is gemaakt van duraluminium, een materiaal dat bekendstaat om zijn geluidskwaliteit. De stalen brug is groter dan die van de VRDS-NEO en het spindellager is een puntcontact-ax-lager met stalen kogels, net als de duurdere modellen, ontworpen om wrijving en rotatiegeluid te minimaliseren.
De VRDS-ATLAS is het stilste en elegantste VRDS-model ooit. De sleutel hiervoor is mechanische aardingstechnologie, die trillingen efficiënter dempt. Het brede en platte ontwerp van het gehele mechanisme verlaagt het zwaartepunt. Tegelijkertijd is de aandrijfmotor van de draaitafel verplaatst van de bovenkant van de brug naar de onderkant van de draaitafel, waardoor de weg voor trillingen naar de aarding aanzienlijk wordt verkort en mechanisch geluid wordt verminderd. De lade is stijver met minimale uitholling, en een speciale trillingsabsorberende elastomeerharsstopper voorkomt resonantie wanneer de lade wordt opgeborgen.
De sleutel tot de geluidskwaliteit van de K-serie, die pronkt met een krachtig en diep driedimensionaal geluid, is de krachtige voeding. Het SE-model is gebaseerd op de conventionele XD-editie en heeft een verbeterde voeding, die het geluid nog meer diepte geeft. De K-03XD SE is uitgerust met in totaal twee ringkerntransformatoren met een grote capaciteit, en de digitale en analoge voedingen zijn gescheiden voor een zuivere weergave.
De vermogensregelaar, die gebruikmaakt van de technologie die is ontwikkeld bij de ontwikkeling van de Grandioso P1X SE/D1X SE, is een discrete configuratie zonder geïntegreerde schakelingen en met een DC-regelaar met lage feedback die feedback minimaliseert. Dit resulteert in een krachtig en open geluid. Bovendien is de voeding uitgerust met in totaal 26 supercondensatoren (totale capaciteit 650.000 μF = 0,65 F). De grote capaciteit van de voeding heeft geleid tot een opmerkelijke verbetering van de geluidskwaliteit, zoals een betere resolutie van lage frequenties.
Het VRDS-ATLAS-transportmechanisme bevindt zich in het midden, bevestigd aan een 5 mm dik stalen chassis aan de onderkant, en wordt op drie punten ondersteund door onze unieke pinpoint-voetjes (patentnummers 4075477 en 3778108). Dit onderdrukt trillingen van het rotatiemechanisme effectief. De pinpoint-voetjes zijn niet aan het chassis aan de onderkant geschroefd, maar worden ondersteund door het gewicht van het chassis wanneer het is geïnstalleerd. Dit voorkomt de concentratie van spanning die optreedt wanneer de voetjes aan het grote chassis aan de onderkant worden geschroefd, wat bijdraagt aan een open geluid. De binnenkant van het chassis heeft een dubbeldeksstructuur, waarbij de audioprintplaat zich voornamelijk op de bovenste laag bevindt en het voedingscircuit en de transformatoren op de onderste laag. Dit voorkomt magnetische fluxlekkage, trillingen en andere effecten en minimaliseert de bedrading van de voeding.
Door circuits te assembleren met zorgvuldig geselecteerde, discrete componenten, streven we ernaar de “dynamiek” en “energie” van muziek perfect te reproduceren, iets wat met geïntegreerde chips niet mogelijk is. Het geluid waar Esoteric’s top engineeringteam trots op was, is tot bloei gekomen in de Master Sound Discrete DAC, een discrete D/A-converter die volledig in eigen huis is ontworpen.
De Master Sound Discrete DAC werd voor het eerst geïnstalleerd in de Grandioso D1X als de meest innovatieve DAC in de geschiedenis van ESOTERIC en werd zeer geprezen om zijn levendige geluid. De versie in de K-03XD SE vat de essentie van de K1X SE samen en tilt deze naar een hoger niveau met een eenvoudige circuitconfiguratie. De DAC bestaat uit 32 elementen per kanaal, en elk element is opgebouwd uit onderdelen zoals klokdrivers, logische circuits, condensatoren en weerstanden. De belangrijkste onderdelen zijn allemaal 32 onafhankelijke elementen, en deze luxueuze investering in materialen, die direct aansluit bij de filosofie van de D1X SE, levert de pure energie van muziek zonder verspilling.
Uitgerust met een gepatenteerde 64-bits/512Fs-compatibele ΔΣ-modulator ondersteunt hij de nieuwste formaten, waaronder DSD22,5MHz-weergave. Het digitale verwerkingsalgoritme van de FPGA voor optimale weergave van DSD en PCM is een speciaal algoritme ontwikkeld voor de Master Sound Discrete DAC.
Het analoge circuit van de DAC is een cruciaal circuit dat een cruciale rol speelt in de uiteindelijke geluidskwaliteit van de digitale speler. In het nieuwe SE-model zijn de versterkerelementen, analoge filterweerstanden en condensatoren geüpgraded naar hoogwaardige onderdelen met een nog hogere geluidskwaliteit. Dit resulteert in een geluidskwaliteit met een levendiger live-gevoel, verbeterde hoorbare dynamiek en een meer organische textuur.
In discrete DAC’s, waar componenttoleranties direct gekoppeld zijn aan de berekeningsnauwkeurigheid, zijn geavanceerde knowhow en kwaliteitscontrole ook vereist voor de productie van elektronische printplaten. De eigen fabriek van ESOTERIC beschikt over printplaatmontagetechnologie van wereldklasse, inclusief solderen in een zuurstofvrije oven in een cleanroom met dezelfde standaard als een operatiekamer in een ziekenhuis. De technologie die wordt toegepast bij de productie van elektronische printplaten voor audio-, medische, lucht- en ruimtevaart- en defensietoepassingen ondersteunt de hoge kwaliteit van de Master Sound Discrete DAC.
ESOTERIC-HCLD * De uitgangsbufferversterker maakt gebruik van elementen met een verbluffend hoge slew rate van 2000 V/μs, wat de responssnelheid aangeeft. Het streeft de belangrijkste en krachtigste stroomtransmissiecapaciteit en -snelheid van een analoog uitgangscircuit tot het uiterste na, waardoor de realiteit van muziek wordt gereproduceerd met een adembenemend dynamisch bereik.
* HCLD: High Current Line Driver

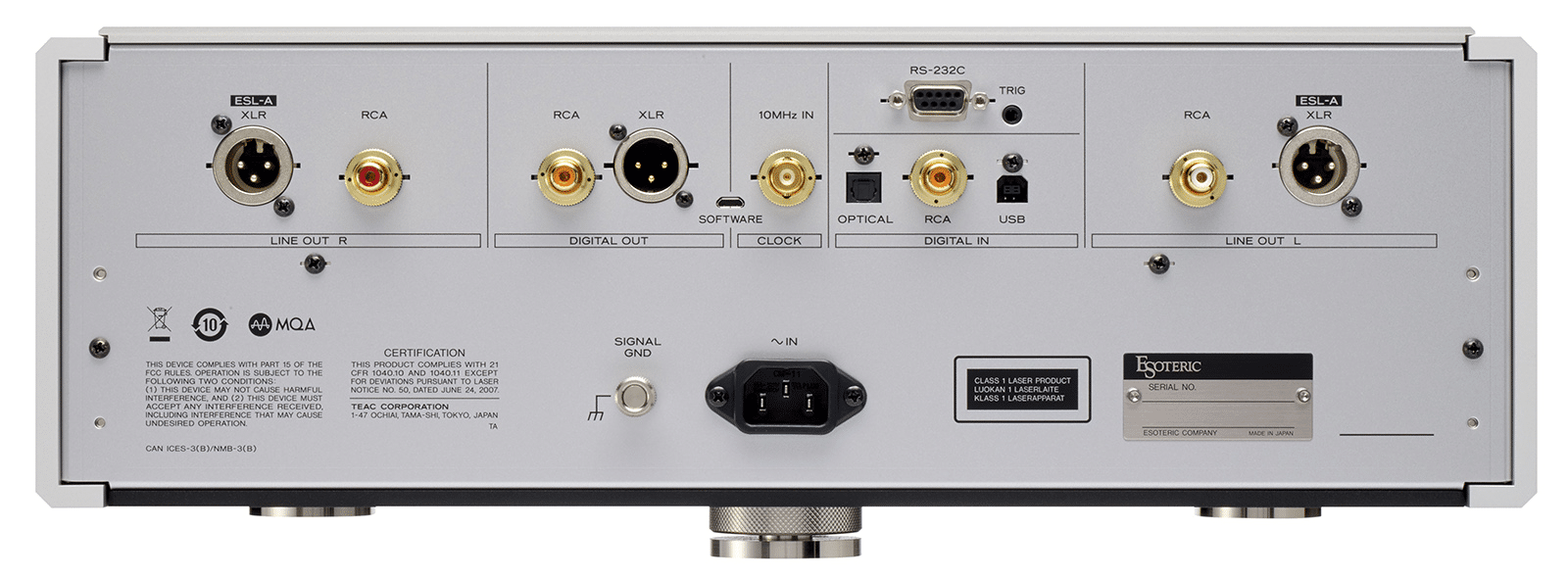

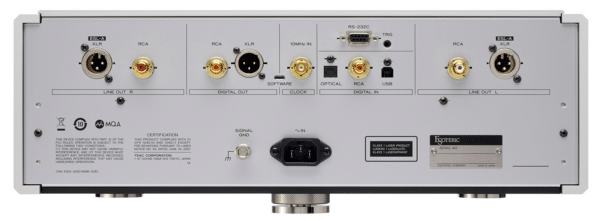

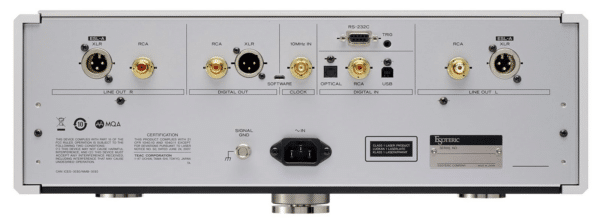

Naast lijnaansluitingen (XLR, RCA) voor aansluiting op een versterker, wordt ook gebruikgemaakt van ES-LINK Analog, Esoteric’s gepatenteerde stroomoverdrachtsmethode. Door gebruik te maken van de krachtige stroomtoevoercapaciteit van het HCLD-buffercircuit, kunnen signalen krachtig worden verzonden zonder beïnvloed te worden door de impedantie van het signaalpad, waardoor u het potentieel van compatibele apparaten optimaal kunt benutten.
Het is niet overdreven om te stellen dat de grootste sleutel tot een hoge geluidskwaliteit bij digitale weergave het klokcircuit is. ESOTERIC heeft zich gericht op kristaloscillatorcircuits, die voorheen werden verpakt als modules voor algemeen gebruik, en heeft een eigen klokmodule, de Master Sound Discrete Clock, ontwikkeld voor de toonaangevende masterklokgenerator Grandioso G1X. Het unieke discrete circuit van de G1X heeft furore gemaakt in de wereld van klokken, die traditioneel alleen werden besproken in termen van hun nauwkeurigheid, en heeft veel lof geoogst voor zijn uitstekende muzikale expressie. De
Master Sound Discrete Clock voor digitale spelers, die is opgenomen in het SE-model, past de ontwerpfilosofie van dit discrete circuit toe op de ingebouwde klok van een digitale speler. Het unieke circuitontwerp maakt gebruik van zorgvuldig geselecteerde discrete componenten, zoals een grote kristaloscillator, om een hoge geluidskwaliteit te bereiken die de filosofie van ESOTERIC tot in de kleinste details weerspiegelt, iets wat niet kan worden bereikt met klokken voor algemeen gebruik. U kunt de geluidskwaliteit ook verbeteren door de SE aan te sluiten op een externe G-serie masterklokgenerator en het interne klokcircuit van de nieuwe SE te synchroniseren met een nog nauwkeurigere klok van 10 MHz.
